全球知名品牌德国Nord或Siemens异步减速一体电机,动力强劲、 噪音低、运行平稳。 扇叶驱动叶轮盘采用高强度高碳钢精密激光切割一体冲压成型,搭配科学独特的巨大螺旋桨形流线型扇叶,保障了产品效果发挥的极致

  • 7.3米

    最大直径

  • 13800m³/min

    满载风量

  • 55rpm

    最大转速

  • 1.5kw

    最大功率

  • 产品介绍

  • 产品参数

  • 产品视频

德国齿轮减速一体机


采用全球知名品牌德国Nord或Siemens异步减速一体电机,动力强劲、运行平稳。

加大机座号的同轴斜齿轮减速机,原装进口SKF-VL加强型双列深沟球轴承,减小径向偏移,终身保障,国家新标准新一代节能高效电机。


undefined

智能变频控制系统

采用世界著名品牌变频器、稳定可靠百年品牌值得信赖


具有接地故障、过温、过载、短路保护等功能


内置滤波器,减少外部干扰,集成电路系统监控风扇运行状况,遇到故障自动切断输出,提升产品安全系数


 独立风道    PCBA增强涂层     全面安规  电磁干扰测试     完善的保护功能

undefined

铝镁合金扇叶


采用特种高强度2.0mm厚6063航空铝镁合金扇叶,本色阳极氧化表面处理


扇叶的外形尺寸根据空气力学原理,将使风量更大,同时也使整机重量减轻、电机效率提升更高

undefined

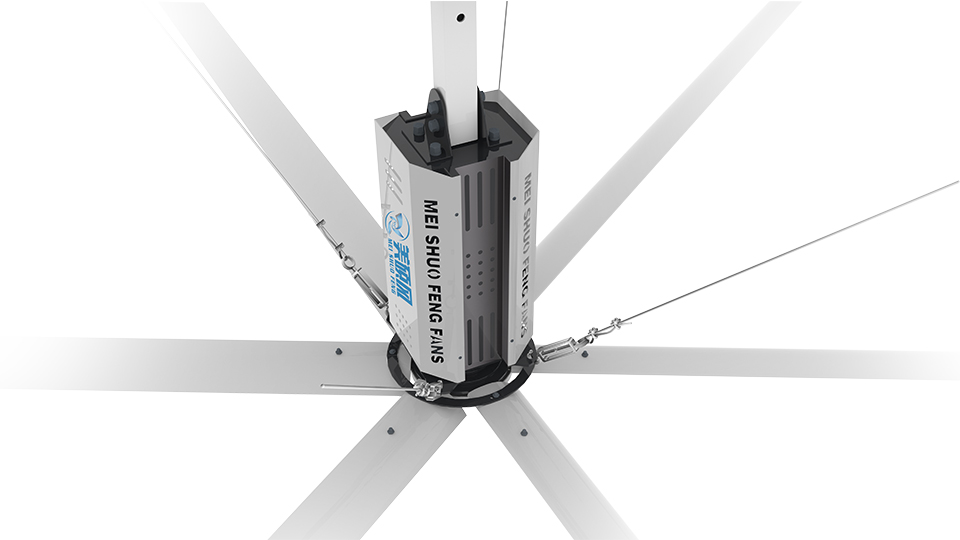

不锈钢切割外壳


高强度不锈钢拉丝板、激光切割工艺、美观大气


精密激光切割、精密折弯、精密开孔、防腐蚀

undefined

安全结构装置

 固定连接板

连接板固定件均采用高强度高碳钢,顶板弧形槽设计

 扇叶环形保险夹

扇叶环形保险夹重新将所有扇叶和底盘连接在一起合成为一个坚固整体圆形结构,降低扇叶转动扭应力,杜绝扇叶松动

所有紧固件高达12.9级最高强度工业螺栓实际应力10倍以上

每根钢丝绳拉索应力强度可达1000kg,保持风扇在旋转时产生的巨大惯性下运行平稳,当风扇发生异样时,变频器会自动报警,停止运转

undefined

锥形轴套系统


扇叶驱动底盘固定座采用法兰盘台阶式锥形设计法兰盘固定电机转动轴采用台阶式锥形设计


轴套加装双列深沟球轴承,化解减速电机负荷增加主轴稳定性


双轴承、双油封设计,保护减速箱齿轮和油封,大大延长风扇使用寿命

undefined

INSTALL FLTTINGS

安装配件

  • undefined

    电机总成

  • undefined

    连接底板、方通吊杆

  • undefined

    扇叶

  • undefined

    控制箱总成

  • undefined

    装饰底盘

  • undefined

    螺丝、螺母

  • undefined

    扇叶环形连接片

  • undefined

    钢丝绳固定件

  • undefined

    扇叶连接板

  • undefined

    尾翼

INSTALLATION

部分安装示意图

  • undefined

    工字钢顶梁结构

  • undefined

    混泥土横梁结构

  • undefined

    方通/角钢结构

INSTALL FITTINGS

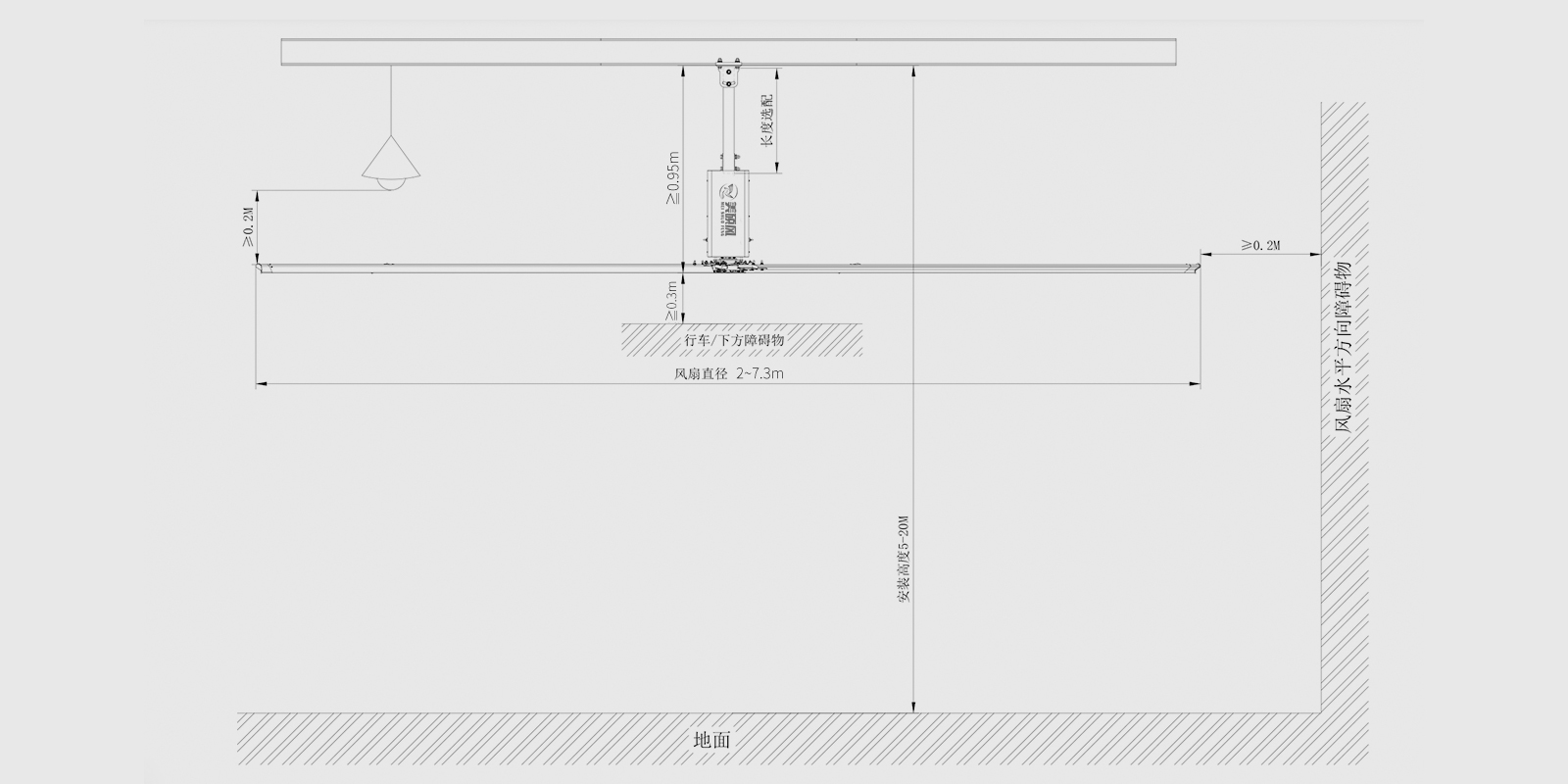

立面安装示意图


undefined



型号
(Model)
直径(M/FT)
Diameter
叶片数量(PC)
Number of leaves
功率(KW)
power
转速(RPM)
speed
重量(kg)
weight
电压(V)
Voltage
最大风量(m³/min)
Max airflow rate
MSF-73007.3(24)61.555140380/22013800
MSF-67006.7(22)61.555135380/22013000
MSF-61006.1(20)61.575130380/22012100
MSF-55005.5(18)61.575125380/22011200

MSF-4900

4.9(16)61.175120380/22010800
MSF-45004.5(15)

6

1.175115380/22010200
MSF-42004.2(14)6
0.55100110380/2209800
MSF-36003.6(12)60.55100105380/2208500
MSF-30003.0(10)60.5510090380/2206500
MSF-25002.5(8)60.5510085380/2205000
MSF-20002.0(6)60.5510080380/2204000
